IntegrácIa: ePLan a Melsoft iQ Works

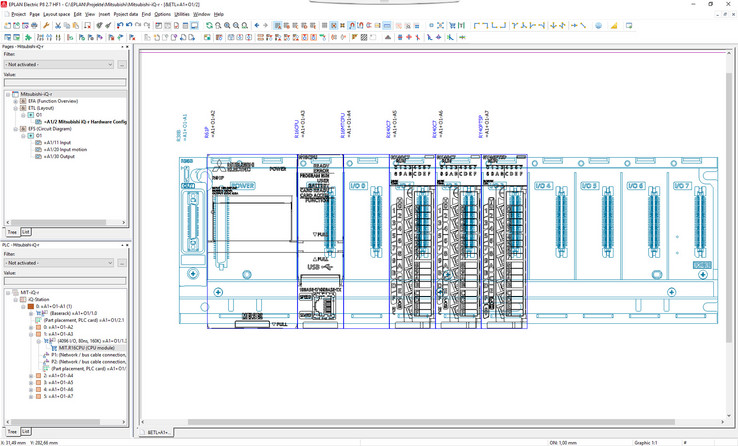

...je možná vďaka AutomationML! Nové riešenie integrácie údajov medzi softvérom EPLAN Electric P8 a Melsfot iQ Works od Mitsubishi Electric prepája svety elektrotechniky a automatizácie.Údaje, ako napr. symbolické adresy, sa môžu teraz medzi obidvomi existujúcimi softvérovými systémami prenášať obojstranne. Výsledok v softvéri EPLAN Electric P8 je pôsobivý: používateľom sú k dispozícii platné schémy vrátane zapojenia zberníc pre súčasti PLC a hardvérové konfigurácie najvyššej kvality. Obojsmerná výmena údajov pre PLC pomáha optimalizovať procesy projektovania a prispieva k automatizácii navrhovania. Novou integráciou medzi EPLAN Electric P8 a Melsoft iQ Works vykonal dodávateľ riešení EPLAN a firma Mitsubishi Electric ďalší krok vpred. Základom integrácie je AutomationML, teda systém, ktorý svojou neutralitou a otvorenosťou pre výmenu údajov pripravuje cestu pre Industry 4.0. Súbor údajov vytvorených v EPLAN je základom návrhu hardvéru PLC (rack) a programovania jeho softvéru. Jedinečnou vlastnosťou je, že údaje sa prenášajú po celý čas vývoja produktu z jedného overeného zdroja. Potrebné údaje s informáciami o komponentoch totiž poskytuje databáza v EPLAN Data Portal. Spolu sa tak urýchľuje konfigurácia komponentov a všetky konštrukčné práce. Melsoft iQ Works je integrovaná softvérová skupina, ktorá zahŕňa softvérové riešenia potrebné na programovanie automatizačných produktov Mitsubishi Electric. S novou integráciou do súčasnej verzie platformy EPLAN 2.7 môžu používatelia obojsmerne vymieňať, neskôr upravovať a synchronizovať kompletné údaje vo všetkých fázach projektu. Používatelia tak už nemusia údaje zadávať viac ako jedenkrát, čo im pomáha vyvarovať sa chýb. Uľahčuje to aj spoluprácu medzi elektrokonštruktérmi a vývojármi softvéru. Používatelia z oblasti elektrokonštrukcie získavajú ešte ďalšiu výhodu: výber prvkov PLC je teraz úplne transparentný. Prostredníctvom systémovej podpory možno zostavy PLC editovať rýchlejšie, zmeny na poslednú chvíľu sú omnoho jednoduchšie a ich implementácia je univerzálna v celom projekte.

Technológia AutomationML

AutomationML ako univerzálny a štandardizovaný formát údajov založený na XML môže niesť konštrukčné informácie o topológii, štruktúre, priestorovom rozmiestnení a logických funkciách systému. Na zobrazovanie informácií o štruktúre a topológii používa AutomationML formát CAEX (Computer Aided Engineering Exchange), medzinárodne uznávaný údajový formát štandardizovaný podľa IEC 62424/IEC 62714. To ponúka základný objektovo orientovaný koncept, ktorý možno použiť na reprezentáciu prevádzkových zariadení a štruktúry systému. AutomationML okrem toho umožňuje prenášať celé štruktúry systému, napr. zostavu zariadení v racku. Tak možno vytvoriť úplne štruktúrovanú dokumentáciu pre všetky časti procesu vrátane servisu a údržby. A nakoniec, údaje z rôznych softvérových nástrojov, napr. informácie o prevádzkových prístrojoch, možno ľahko prenášať medzi výrobcami a zákazníkmi a bez problémov ich začleniť do dokumentácie.

O iQ Works

Melsoft iQ Works je integrovaná softvérová skupina obsahujúca nástroje potrebné na programovanie automatizačných produktov od firmy Mitsubishi Electric – GX Works3, MT Works2, GT Works3, RT ToolBox2 a FR Configurator2. Integráciu softvéru podporuje nástroj Navigator, grafické, ľahko použiteľné rozhranie medzi používateľom a konfiguráciou centrálneho systému. Ďalšie zjednodušenie sa dosahuje jednotným použitím označenia a parametrov v celom projekte. Výhody tejto výkonnej softvérovej skupiny zahŕňajú zjednodušenie vývoja systému vďaka tomu, že na opakované úlohy treba oveľa menej času, minimalizáciu chýb a zníženie celkových prevádzkových nákladov spojených s ich odstraňovaním.

Pozadie

EPLAN a Mitsubishi Electric spolupracujú v rámci strategického partnerstva už veľa rokov. Dodávateľ riešení EPLAN je členom združenia eF@ctory Alliance, naopak Mitsubishi Electric poskytuje svoje údaje do databázy EPLAN Data Portal. Cieľ obidvoch firiem je s ohľadom na ich zákazníkov a používateľov jasný: zvyšovať kvalitu údajov, zrýchľovať inžinierske a výrobné procesy a zvyšovať produktivitu.
